施工事例3
平成26年7月～平成26年11月
| 発注者 | 中部森林管理局 中信森林管理署 姫川治山事業所 |
| 工事件名 | 木地屋川２地すべり防止工事 |
| 施工場所 | 新潟県糸魚川市大所 |
| 地質 | 礫質土（玉石混じり砂礫） |

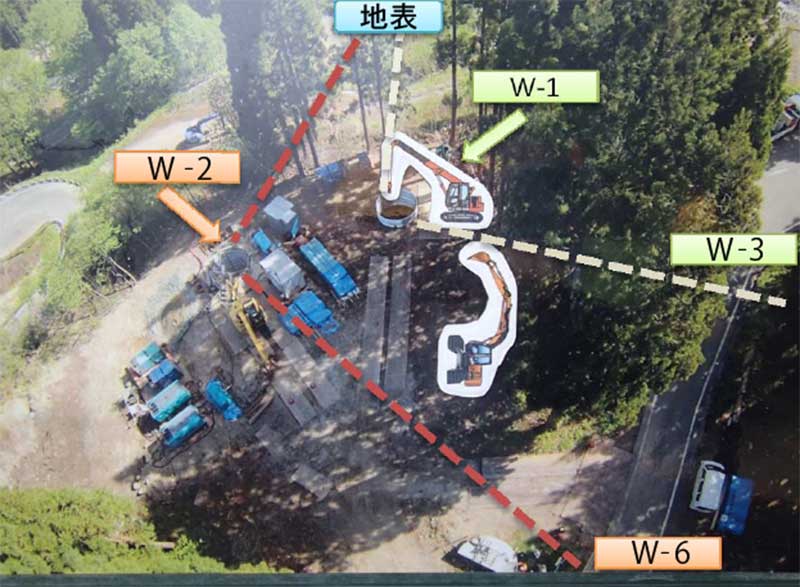

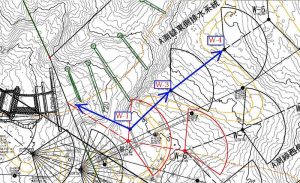

| 施工位置 | ① W1集水井（φ3500LP）Dep29m→地表部 θ=-2.5°（下り勾配） 施工延長 L=72m （多重管方式：2重管） 1次管（φ400A）：27.2m ＋ 2次管（φ300A）：44.8m (後押し管：8.4m) ② W1集水井（φ3500LP）Dep29m→W3集水井（φ3500LP）Dep42.5m θ=3°（上り勾配） 施工延長 L=66.6m （多重管方式：2重管） 1次管（φ400A）：22.2m ＋ 2次管（φ300A）：44.4m ③ W3集水井（φ3500RC）Dep42.5m→W4集水井（φ3500RC）Dep46m θ=3°（下り勾配） 施工延長 L=76.7m （多重管方式：2重管） 1次管（φ400A）：26m ＋ 2次管（φ300A）：50.7m |

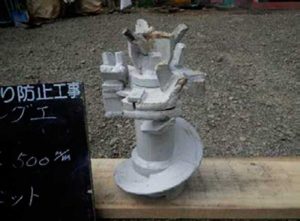

| 施工方法 | ＳＴ集排水工法（大口径排水ボーリング工） 礫用ビット・回転式拡孔ビット仕様 |

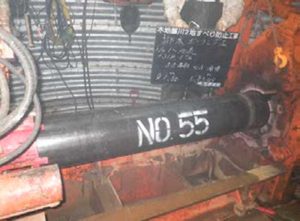

| 鋼管仕様 | 一般構造用炭素鋼鋼管 STK-400 鋼管径：1次管 φ406.4mm（肉厚t9.5mm）、2次管 φ318.5mm（肉厚t10.3mm） |
| 施工時期 | 平成26年7月～平成26年11月 |
