施工事例7
平成28年4月～平成28年5月
| 発注者 | 林野庁 中部森林管理局 伊那谷総合治山事業所 |
| 工事件名 | 地蔵峠地すべり防止工事 |
| 施工場所 | 長野県飯田市上村 程野山国有林3168林班 |
| 地質 | 礫質土、玉石混じり砂礫土 |

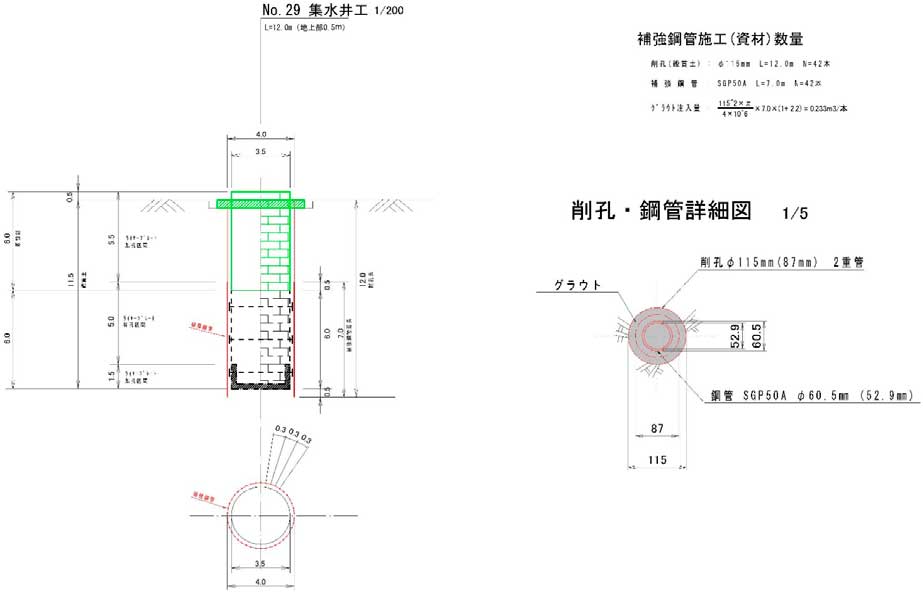

| 施工位置 | 地表部→No.29集水井（φ3500LP）Dep11.5m θ=+5°（上り勾配） 施工延長 L=71.6m （多重管方式：2重管） 1次管（φ400A）：21.8m ＋ 2次管（φ300A）：49.8m |
| 施工方法 | ＳＴ集排水工法（大口径排水ボーリング工） 礫用ビット・ダウンザホールハンマービット仕様 |
| 鋼管仕様 | 一般構造用炭素鋼鋼管 STK-400 鋼管径：1次管 φ406.4mm（肉厚t9.5mm）、2次管 φ318.5mm（肉厚t10.3mm） |
| 施工時期 | 平成28年4月～平成28年5月 |

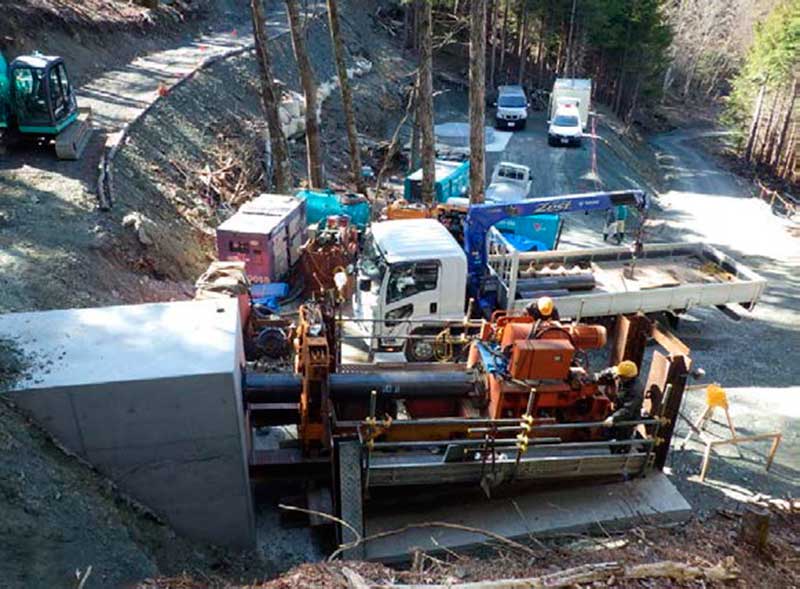

地表部 作業ヤード全景

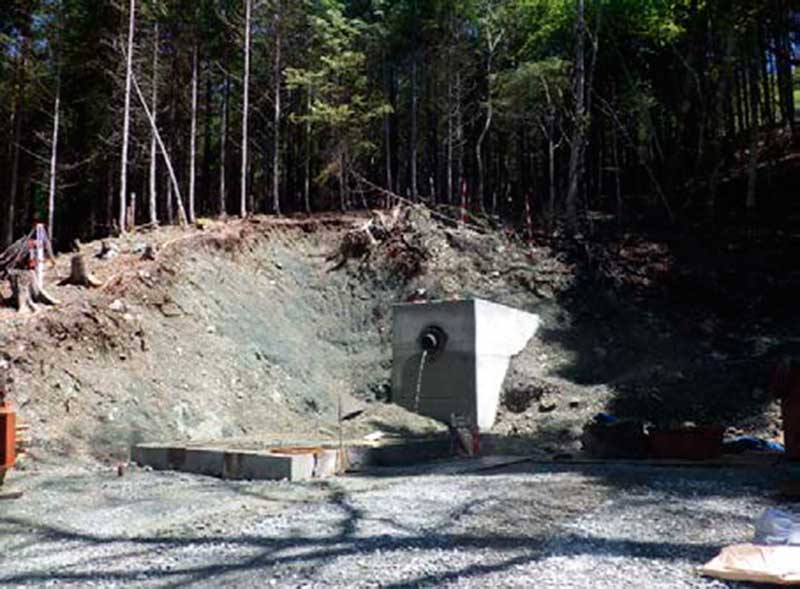

施工完了 出来形

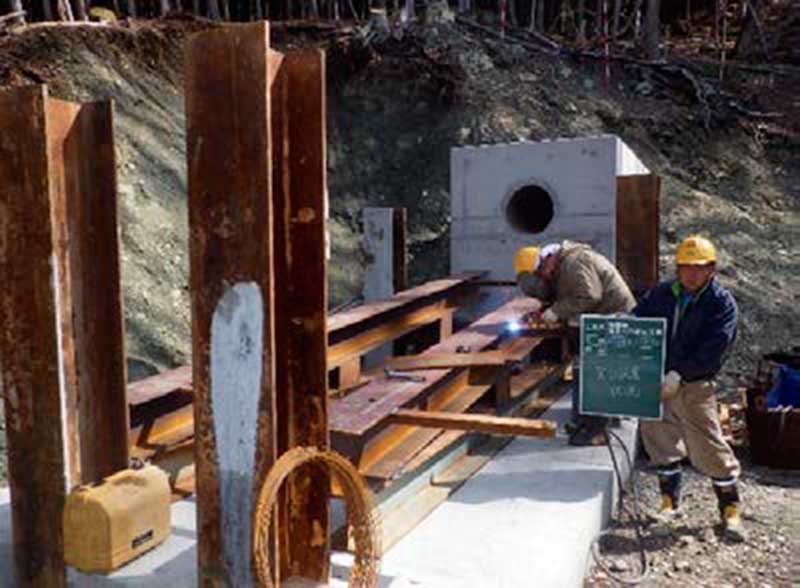

機械据付架台設置状況

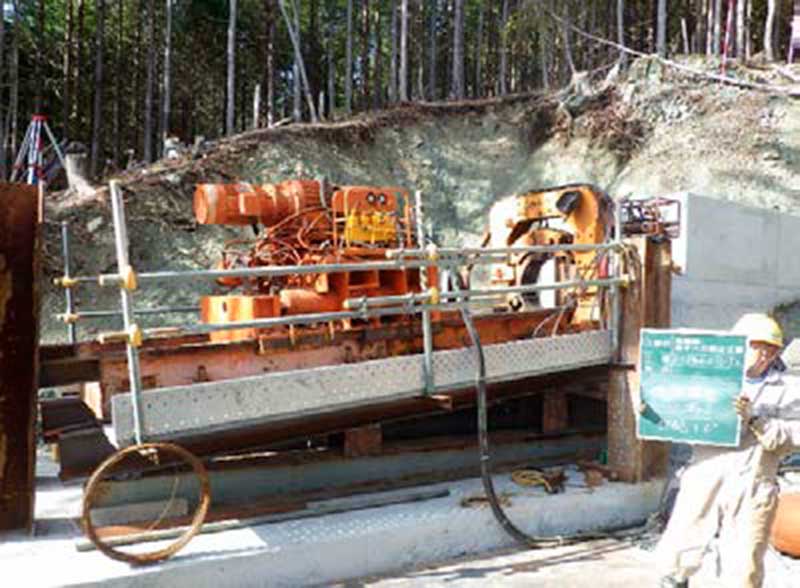

機械据付完了

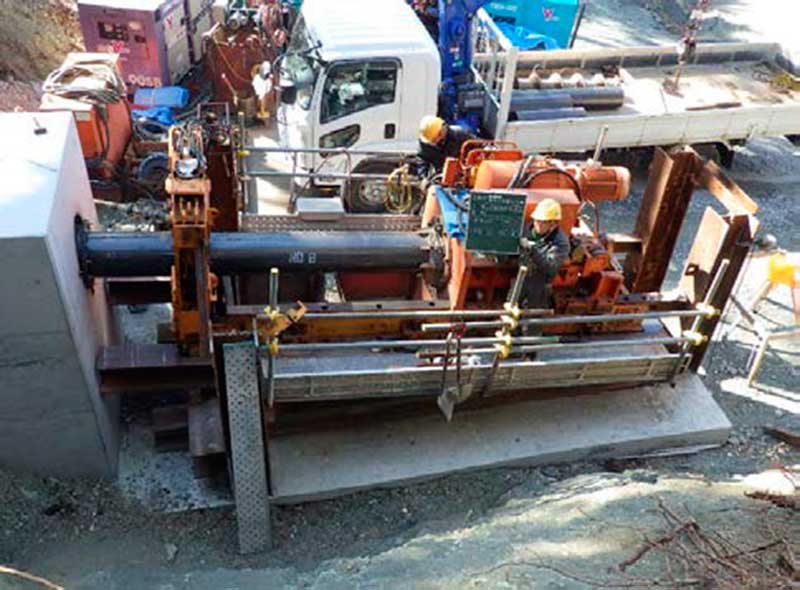

推進状況（TH-200）

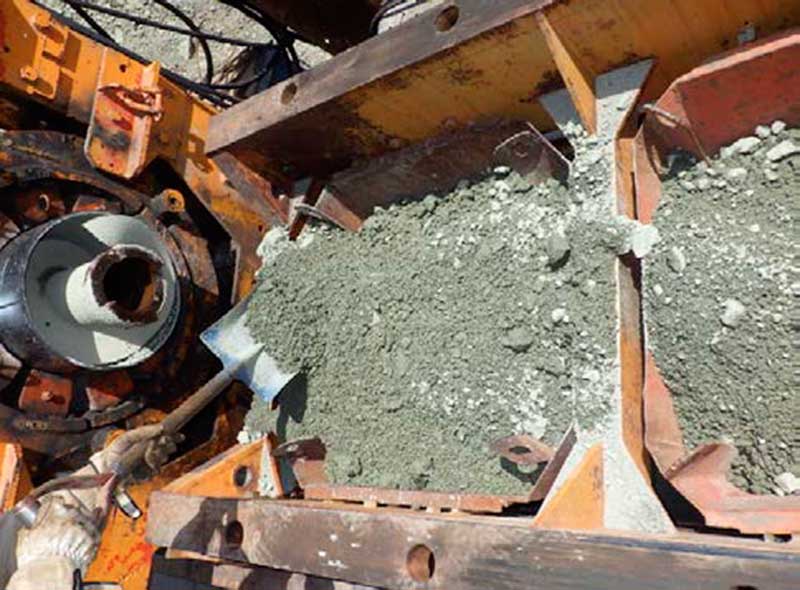

排土状況

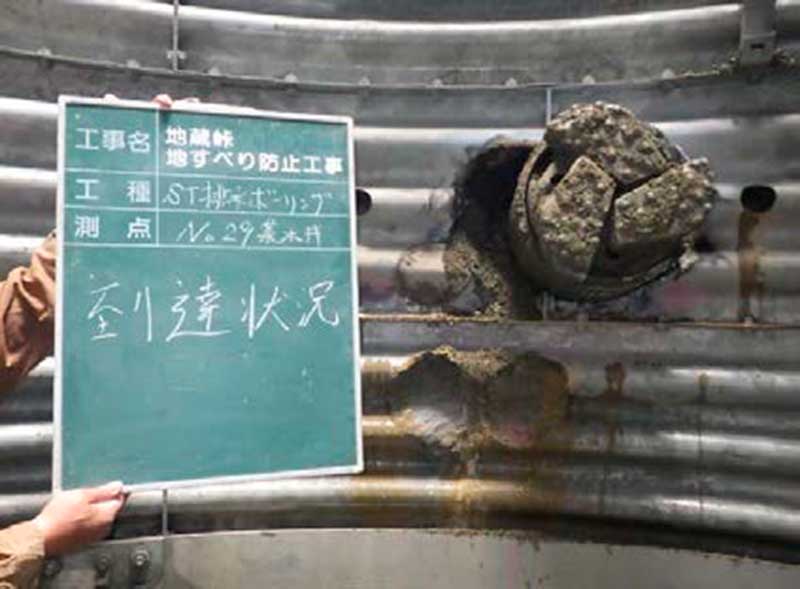

到達状況（φ318.5mm）

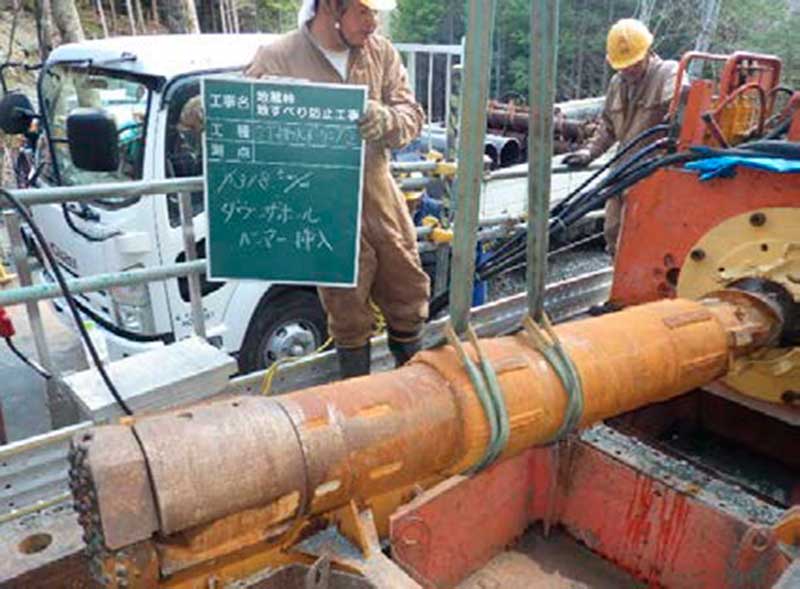

ﾀﾞｳﾝｻﾞﾎｰﾙﾊﾝﾏｰﾋﾞｯﾄ挿入
